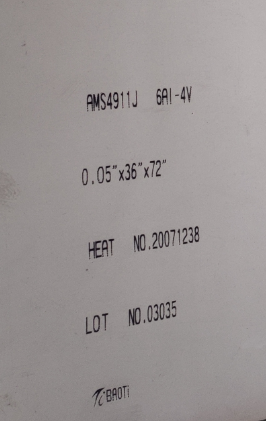

Gr.5|Ti-6Al-4V

產(chǎn)品產(chǎn)地：
寶鈦集團(tuán)

執(zhí)行標(biāo)準(zhǔn)：
板材：AMS 4911H，MIL-T-9046J，ASTM B265，ASME SB265，DMS1592F，GB/T 3621

主要成分：
鈦（Ti）余量，氮（N）≤0.05,碳（C）≤0.08,氫（H）≤0.015 ,鐵（Fe）≤0.40,氧（O）≤0.20,鋁（Al）(5.5-6.75),釩（V）3.5-4.5

物理性能：
1、變形系數(shù)?。哼@是TC4鈦合金切削加工的顯著特點(diǎn)，變形系數(shù)小于或接近于1。切屑在前刀面上滑動(dòng)摩擦的路程大大增大，加速刀具磨損。 2、切削溫度高：由于鈦合金的導(dǎo)熱系數(shù)很小(只相當(dāng)于45號(hào)鋼的1/5～1/7)，切屑與前刀面的接觸長(zhǎng)度極短，切削時(shí)產(chǎn)生的熱不易傳出，集中在切削區(qū)和切削刃附近的較小范圍內(nèi)，切削溫度很高。在相同的切削條件下，切削溫度可比切削45號(hào)鋼時(shí)高出一倍以上。 3、單位面積上的切削力大：主切削力比切鋼時(shí)約小20%，由于切屑與前刀面的接觸長(zhǎng)度極短，單位接觸面積上的切削力大大增加，容易造成崩刃。 4

機(jī)械性能：
抗拉強(qiáng)度：σb≥895Mpa，屈服強(qiáng)度σb≥828Mpaσ：延伸率：δ≥10%。

耐腐蝕性：
鈦合金雖然非?；顫?，平衡電位低，在介質(zhì)中的熱力學(xué)腐蝕傾向大，但實(shí)際上在許多介質(zhì)中很穩(wěn)定，如在氧化性、中性和弱還原性等介質(zhì)中是耐腐蝕的。這是因?yàn)殁伜脱跤泻艽蟮挠H和力，在空氣中或含氧的介質(zhì)中，鈦表面生成一層致密的、附著力強(qiáng)、惰性大的氧化膜，保護(hù)了鈦基體不被腐蝕。即使由于機(jī)械磨損也會(huì)很快自愈或重新再生。

應(yīng)用領(lǐng)域：
航空宇航、石油鉆探、化工裝備、體育用品、海洋船舶等。

配套焊材：
ERTi-5

供貨樣式：
板材、帶材、棒材、線材、鍛件、光棒、焊材、法蘭等，可按圖加工，歡迎來電咨詢
