水冷壁鰭片管技術要求

1、水冷壁管規格為Φ38×7mm，外徑偏差±0.5mm，壁厚偏差±0.15mm，材質為15CrMoG，單側鰭片規格為寬度6mm，厚度6.4mm，材質為SA387-Gr12CL1，鰭片尺寸偏差±0.3mm。長度每根6-12米。

2、水冷壁管及鰭片請?zhí)峁┵|(zhì)量證明文件。

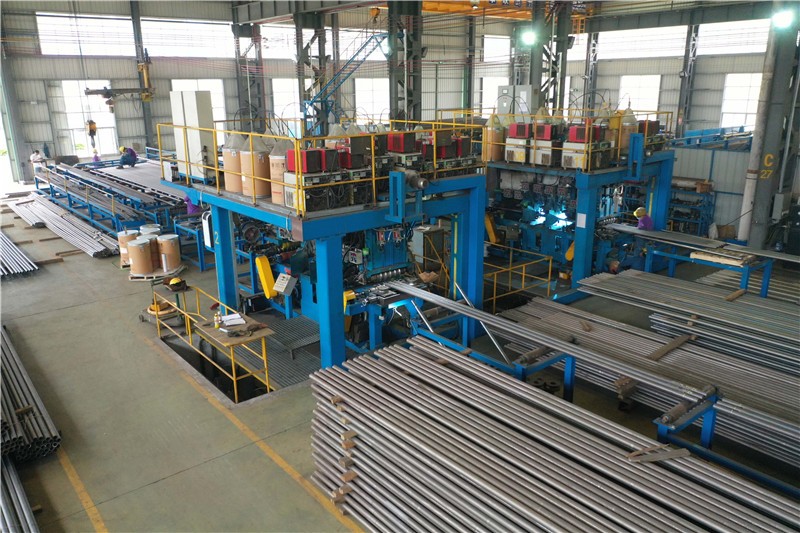

3、管子與鰭片焊接須使用埋弧自動焊。坡口加工要求按GB986執行，焊接前清除銹蝕、油污及水分。

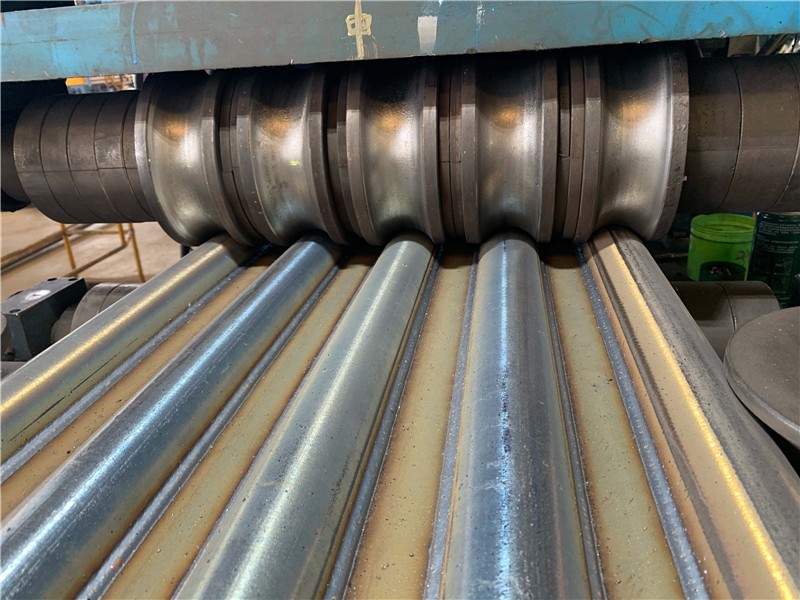

4、鰭片與管子焊接應連續，不得有漏焊。焊縫成形應光滑、平整，焊縫與母材之間應圓滑過渡，焊縫表面不允許有裂縫、夾渣、弧坑、氣孔等缺陷。

5、焊縫咬邊深度不得大于0.5mm，總長度不得大于管子長度的10%，且連續長度不超過100mm。

6、鰭片管外表面不得有明顯的壓痕和拉傷。

7、鰭片管的焊接處不允許有貫穿熔合面的小孔、夾渣和未熔合等缺陷。

8、鰭片管出廠前需涂刷高溫防銹漆，鰭片焊縫位置刷漆前應貼紙防護，以便于到貨后焊縫質量檢查，兩端管口需用專用工具逐根進行封堵。

9、如到貨物資違反上述要求任意一條，甲方有權拒絕收貨，并按照相關規定對供貨商進行處理。
